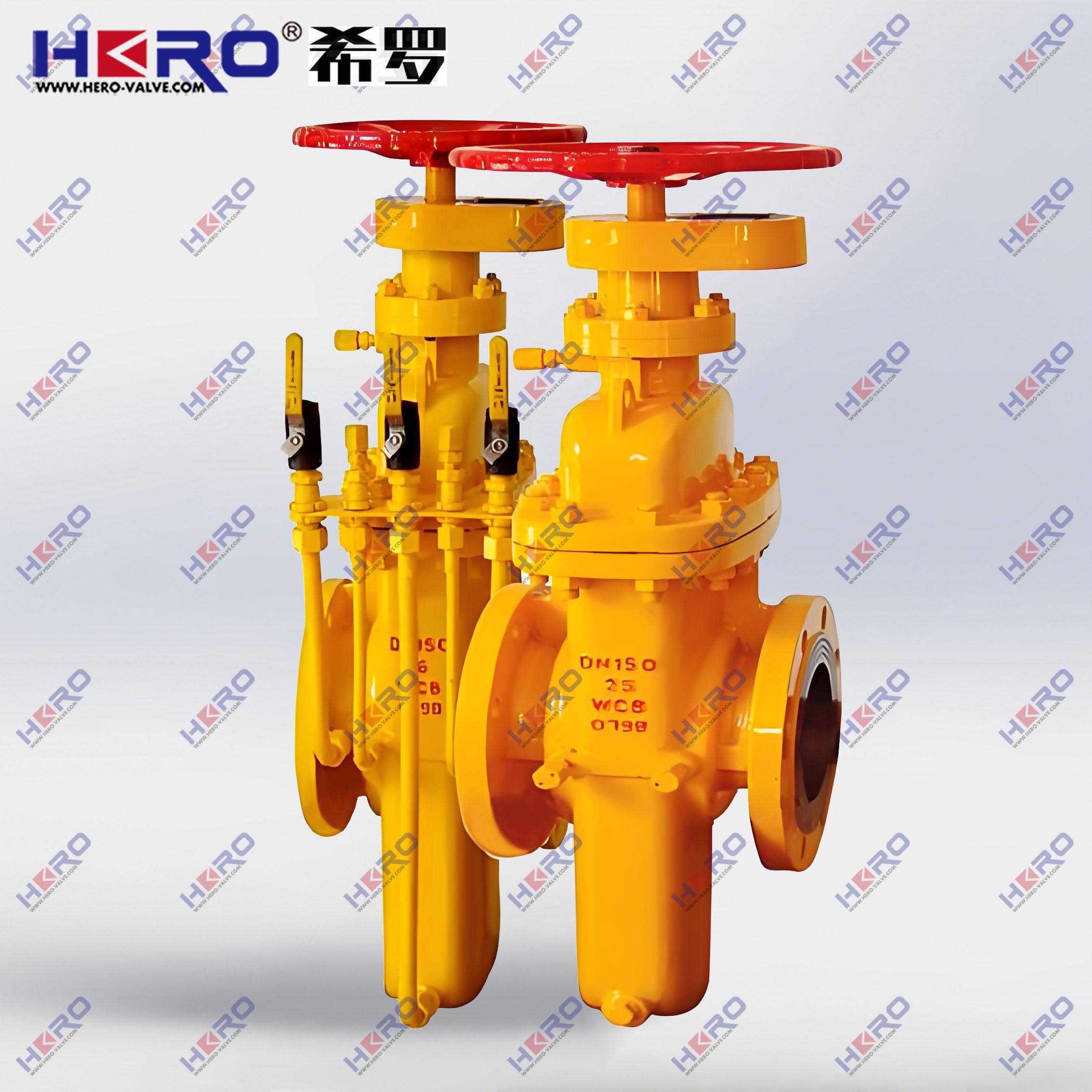

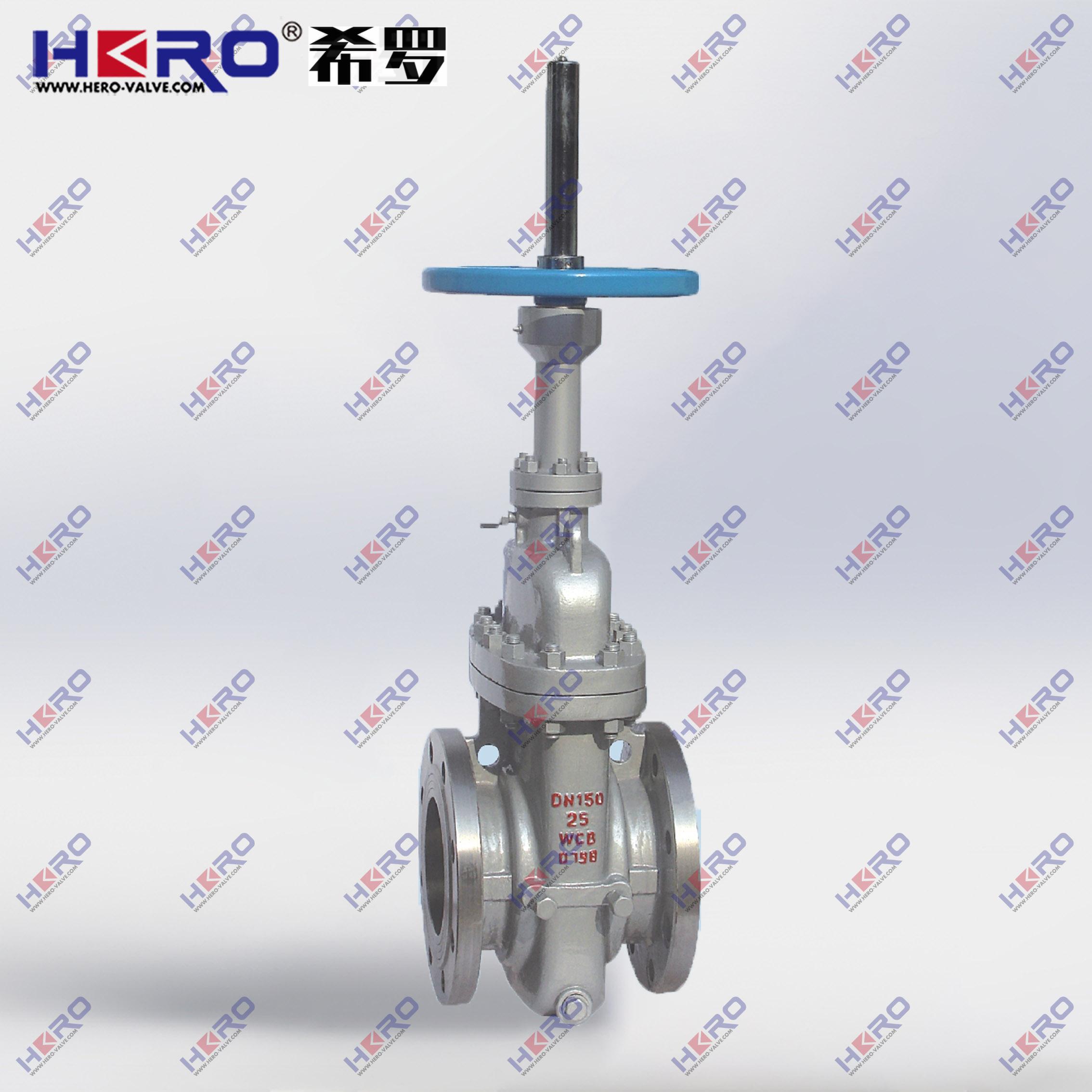

平板閘閥

???

平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用于浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

一、結構特征

本系列產品采用新型浮動式密封結構，適用于壓力不大于15.0MPa，溫度-29～121℃的油品、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。平板閘閥按驅動方式可分為手動平板閘閥、氣動平板閘閥及電動平板閘閥。按用途和使用場合可分為有導流孔平板閘閥、無導流孔平板閘閥、油田平板閘閥、管線平板閘閥及燃?xì)馄桨彘l閥等。

二、工作原理

1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。

三、性能規范

四、使用、維護、保養及注意事項

1. 閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2. 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺，以供調節指示。

3. 本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫?zé)醾鲗?dǎo)，以防損壞密封填料件。

4. 關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。

5. 閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。

6. 閥門在使用過程中，如因易損件而泄漏，應及時更換。

7. 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。

8. 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

內部結構

1.閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門

2.在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線

3.自密封的填料結構，密封性比普通石墨填料密封可靠，并且在填料密封面注入油脂，密封面達到零泄漏標準，解決了通用閥門跑、滴、漏的常見問題。

4.平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全

5.全封閉結構，防護性能好，可適應全天候要求

6.閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。

7.閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。

8.閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。

9.軛架套管 – 鋁青銅軛架套管配置針形止推軸承，最大程度減少操作扭矩。

10. 閥桿 – 螺紋長度直到托架；銷釘和點焊；具有穩定性。

11. 壓力密封 – 結構簡單，配置分段扣環和鍍銀低碳鋼墊圈，有助于拆卸和實現最好的閥帽密封。

12. 閥座環 – 焊接閥座環垂直于流動通道，易于維護。

13. 執行機構 – 這些閥門可以配置電動、液動或氣動執行機構。DN300以下配置標準手動手輪，DN350以上配置斜齒輪操作機構。

14.軛架 – 完全裝配式軛架通過抗震測試，易于維護和安裝執行機構。

15.壓蓋 – 兩件式，自調節壓蓋，避免被彈出。

16. 整體后座 – 硬面，使用壽命最長。

17.閥瓣 – 彈簧負載閥瓣能夠自行調節，減少執行機構的扭矩需求。

18. 整體止動 – 整體鑄造托架止動裝置，定位組裝的托架閥瓣，使得閥座更加穩定可靠。

19.閥體有鑄造和焊接兩種結構。

20.閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。

21.金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。

22.閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。

23.閘板、閥座經特殊工藝處理、噴焊硬質合金，耐磨四氟，實現雙重密封。并可注油脂輔助密封雙重保護，密封更可靠，使用壽命更長。

24.帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。

25.閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。

26.本閥門采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。

27.閥門關閉時能自動卸掉內腔高壓，保證使用安全。

28.全封閉結構，防護性能好，可適應全天候要求。

29.閥門設有指示桿或觀察窗以表示閥門的啟閉情況。

優點

流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。由于閘板是在兩閥座面上滑動，因 此平板閘閥液能適用于帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使閥門在冷狀態下關閉，閥桿的 熱伸長也不會使密封面受到過載。同時當閥門關閉時，無導流孔的平板閘閥亦不要求閘板的關閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。

選用原則

1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。

2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。

3. 石油、天然氣的開采井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。

4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。

5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。

6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
